Технические требования к прокладке электросети для подключения электрооборудования бассейнов
главный электрик А.А. Бецков
Для обеспечения подключения электрооборудования бассейна специалистами фирмы заказчиком должна быть проложена электропроводка согласно данным техническим требованиям.
ВНИМАНИЕ! Фирма несет ответственность по гарантийным обязательствам на электрооборудование только при монтаже и подключении оборудования специалистами фирмы.
Электрооборудование бассейна (щиток электроавтоматики, насос, электронагреватель, разделительный трансформатор и т.д.) рекомендуется устанавливать в отдельном помещении с целью обеспечения электробезопасности, а также надежности и долговечности его работы. Допускается размещение электрооборудования под навесом или в помещении с бассейном, но при этом расстояние от электрооборудования до чаши бассейна должно составлять не менее 3,5 м.
К месту размещения электрооборудования заказчиком должна быть подведена электропроводка ( открытым или скрытым способом) согласно ПУЭ (правил устройства электроустановок), а также смонтирован контур заземления. При использовании для целей заземления естественных или искусственных заземлителей заказчиком должно быть обеспечено проведение замеров заземляющего устройства специализированной организацией с предоставлением соответствующего протокола. Сопротивление заземляющего устройства должно составлять не более 4 Ом.
При наличии качественно выполненной согласно ПУЭ внешней электросети (повторное заземление нулевого провода по длине воздушной линии и на вводе в здание) может быть реализован более простой вариант устройства цепи заземления- это использование специально проложенного от вводного щитка нулевого защитного проводника (вместе с фазными и нулевым рабочим проводником), представляющим собой 3-ю(в однофазных) или 5-ю жилу кабеля (в трехфазных сетях). Нулевой защитный проводник не должен иметь паяных и контактных соединений, а также проходить через коммутационные аппараты, т.е. он должен быть целым от начала (во вводном щитке) и до конца (до щитка электроавтоматики).

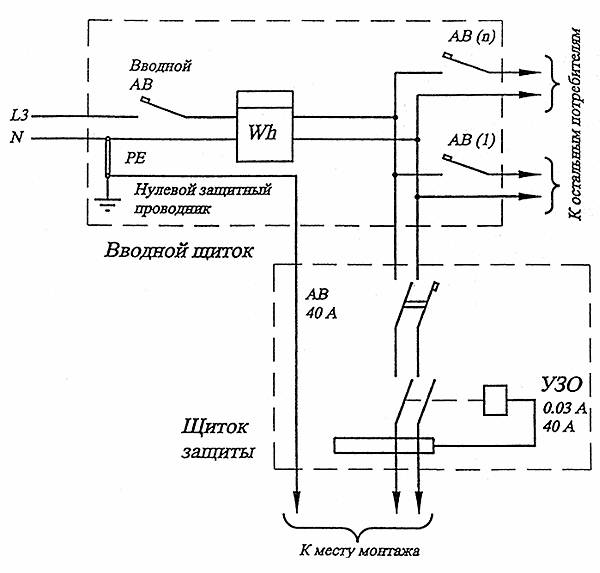

Смотри схему рис.1 (однофазный вариант)
или рис.2 (трехфазный вариант)
Сечение нулевого защитного проводника должно быть равно сечению фазных
проводников, но в любом случае не должно быть менее 2,5 мм2 (по меди) по
условию механической прочности.
Присоединение нулевого защитного проводника во вводном щитке должно осуществляться под отдельный болт путем ответвления от шинки рабочего нулевого проводника.
Использование нулевого рабочего проводника в качестве нулевого защитного проводника в связи с применением в схеме устройства защитного отключения (см. ниже) НЕ ДОПУСКАЕТСЯ.
Для защиты кабеля питания электрооборудования бассейна от коротких замыканий необходима установка в щитке защиты автоматического выключателя АВ на номинальный ток 40А.
Согласно нормативным документам [Л.1-2] для защиты людей от поражения эл. током , а также в целях противопожарной защиты цепь электропитания оборудования бассейна должна подключаться через устройство защитного отключения (УЗО) с номинальным током срабатывания 30мА. УЗО практически мгновенно отключает эл. цепь при касании человеком фазного провода, а также при появлении токов утечки свыше 30 мА вследствие повреждения изоляции.
Требование по установке УЗО является обязательным. При его невыполнении монтаж оборудования специалистами фирмы НЕ ПРОИЗВОДИТСЯ.
Автомат защиты АВ и УЗО должны быть установлены в отдельном щитке защиты, вынесенном из помещения, в котором находится электрооборудование бассейна. В это помещение должен приходить только кабель от щитка защиты с замаркированными проводами.
ВНИМАНИЕ! Провода "рабочий нуль" и "нулевой защитный проводник" не должны быть перепутаны! Коммутация схемы должна обеспечивать полную ее готовность к присоединению и наладке электрооборудования.
При наличии в схеме прожекторов из-за ограничения длины вторичной цепи разделительного трансформатора он должен устанавливаться на расстоянии не далее 5 метров от прожекторов при сечении проводов вторичной цепи 6 мм2 и не далее 10 метров при сечении проводов 10 мм2. Если помещение с электрооборудованием расположено на большем расстоянии, то заказчиком для установки разделительного трансформатора должно быть выделено отдельное помещение или смонтирован щиток (при установке на улице - в герметичном исполнении на расстоянии не менее 3,5 м от чаши бассейна) и обеспечена прокладка к нему от щитка эл. автоматики кабельной или воздушной линии, выполненной согласно ПУЭ. Если используется устройство противотока, то для его подключения заказчиком должна быть обеспечена прокладка кабеля скрытым способом согласно ПУЭ от щитка электроавтоматики до устройства противотока.
При наличии в схеме прожекторов из-за ограничения длины вторичной цепи разделительного трансформатора он должен устанавливаться на расстоянии не далее 5 метров от прожекторов при сечении проводов вторичной цепи 6 мм2 и не далее 10 метров при сечении проводов 10 мм2. Если помещение с электрооборудованием расположено на большем расстоянии, то заказчиком для установки разделительного трансформатора должно быть выделено отдельное помещение или смонтирован щиток (при установке на улице - в герметичном исполнении на расстоянии не менее 3,5 м от чаши бассейна) и обеспечена прокладка к нему от щитка эл. автоматики кабельной или воздушной линии, выполненной согласно ПУЭ. Если используется устройство противотока, то для его подключения заказчиком должна быть обеспечена прокладка кабеля скрытым способом согласно ПУЭ от щитка электроавтоматики до устройства противотока.
Применение кабелей с металлическими оболочками или прокладка кабелей в металлических трубах НЕ ДОПУСКАЕТСЯ. Для защиты кабелей должны использоваться пластмассовые гофрированные шланги или трубы.
Тех. требования составил: Гл. энергетик А.А. Бецков
